Votre voiture refuse de démarrer ou cale de manière inopinée, vous laissant sans solution immédiate face à une mécanique silencieuse. Ce comportement erratique provient souvent d’un petit composant électronique qui cesse de communiquer la position des pistons au calculateur, transformant un trajet simple en une panne stressante.
Nous analyserons ici comment identifier et corriger cette défaillance technique avant qu’elle n’immobilise totalement votre véhicule.
Les principaux symptômes d’un capteur PMH défaillant et ses effets
Reconnaître un symptôme capteur pmh défaillant au démarrage ou en roulant
Lorsque ce composant dysfonctionne, le calculateur moteur (ECU) perd ses repères mécaniques. Vous constatez immédiatement un passage en mode dégradé ou l’apparition d’un voyant d’alerte sur le tableau de bord.
Voici les signes concrets indiquant une potentielle avarie :
- Le moteur tourne mais ne démarre pas, car le calculateur ignore la position des pistons.
- Des calages intempestifs surviennent, particulièrement à faible vitesse ou lorsque le moteur est chaud.
- Vous ressentez des à-coups, des ratés d’allumage ou un comportement instable du véhicule.
- Le compte-tours affiche des valeurs incohérentes ou reste inactif.
Rôle vital de cette pièce pour la synchronisation du moteur
Cette pièce électronique dicte le moment précis pour l’injection de carburant et l’allumage des bougies. Elle mesure en permanence la vitesse de rotation et la position angulaire du vilebrequin via une roue crantée.
Sans ces données, l’ordinateur de bord ne peut pas synchroniser le cycle de combustion. Cette absence d’information provoque directement le symptôme capteur pmh défaillant mentionné plus haut, empêchant le moteur essence ou diesel de fonctionner de manière optimale.
Localisation précise et fonctionnement technique du capteur PMH

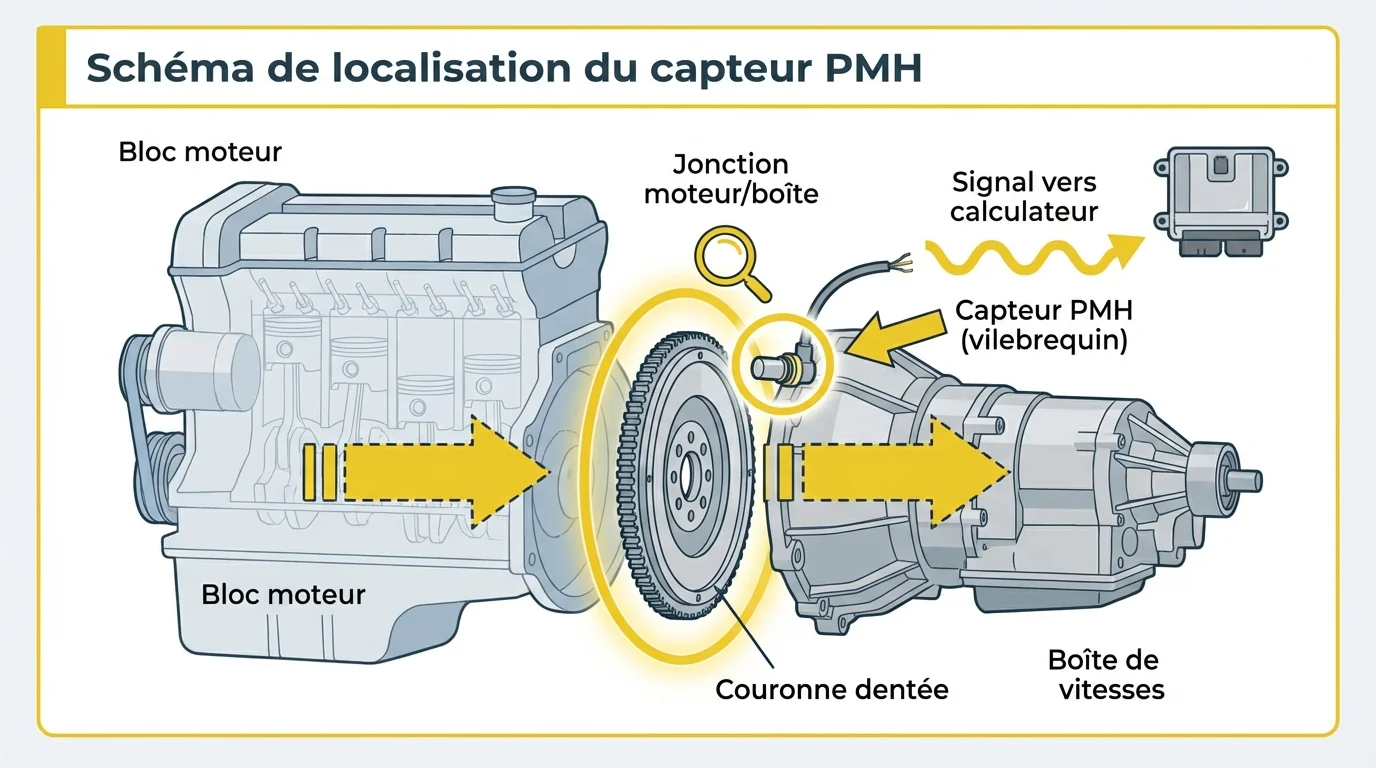

Savoir ou se trouve capteur pmh sur le bloc moteur
Repérer ce composant nécessite de regarder à proximité du volant moteur ou du vilebrequin. Les constructeurs le placent généralement sur le bloc-moteur, souvent près de la cloche de la boîte de vitesses.
L’accès peut varier selon l’architecture du véhicule. Consultez votre revue technique pour confirmer exactement ou se trouve capteur pmh sur votre modèle spécifique, car il peut être caché par d’autres éléments périphériques.

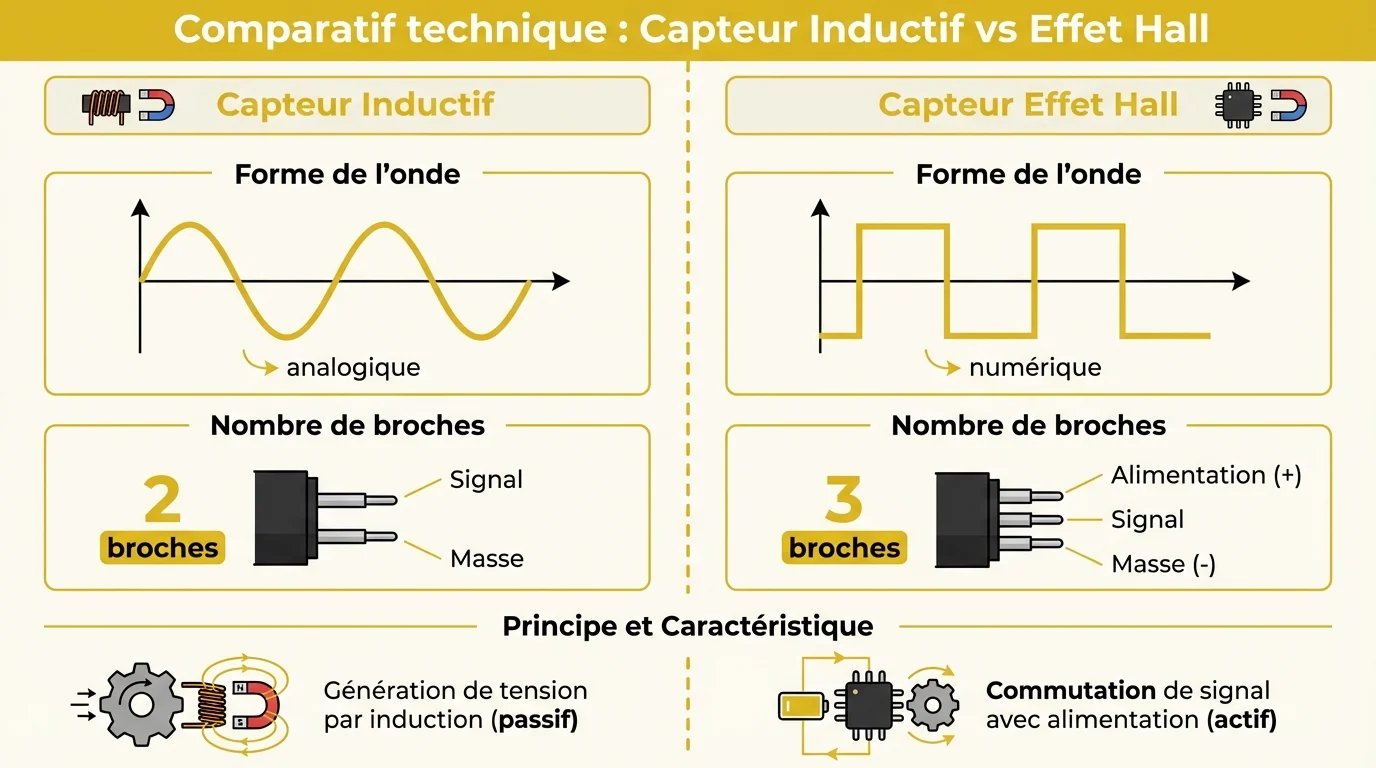

Distinction entre le modèle inductif et le capteur à effet Hall
Deux technologies distinctes équipent les véhicules modernes. Le capteur inductif génère un signal sinusoïdal grâce à un champ magnétique perturbé par les dents du volant moteur et possède généralement deux fils.
À l’inverse, le capteur à effet Hall est un composant actif qui nécessite une alimentation électrique. Il transmet un signal carré numérique plus précis, surtout à bas régime, et dispose habituellement de trois broches de connexion.
Procédure complète pour tester et changer un capteur de vilebrequin
Diagnostic visuel et électrique avec un multimètre ou une valise
Commencez par inspecter le câblage et le connecteur pour détecter toute trace de corrosion ou de coupure. Vous pouvez vérifier la résistance d’un capteur inductif avec un multimètre (valeur attendue entre 200 et 1000 Ω), mais ne faites jamais ce test sur un modèle à effet Hall sous peine de le détruire.
L’utilisation d’un outil de diagnostic permet de lire directement les codes défauts enregistrés par le calculateur. Cette vérification électronique confirme l’origine électrique de la panne et démontre l’utilité du scanner pour éviter de remplacer des pièces au hasard.
Le tableau ci-dessous liste les codes d’erreur fréquents associés à cette défaillance :
| Code DTC | Description de la panne |
|---|---|
| P0322 | Absence de signal du capteur de vilebrequin |
| P0335 | Défaillance générale du circuit du capteur PMH |
Causes fréquentes de la panne et coût du remplacement
Les défaillances résultent souvent d’un simple encrassement dû à de la limaille métallique ou des dépôts d’huile. Une chaleur excessive ou un endommagement mécanique de la cible (roue dentée) perturbent également le signal.
Le remplacement reste une opération courante et modérément coûteuse. La pièce seule coûte entre 20 et 80 euros, tandis que la facture totale en garage, main-d’œuvre incluse, oscille généralement entre 100 et 250 euros selon l’accessibilité du capteur.
