Le moteur à combustion interne, véritable cœur palpitant de nos véhicules, repose sur un ensemble complexe de composants travaillant en harmonie.
Parmi ces éléments cruciaux se trouve le joint de queue de soupape, une pièce discrète mais essentielle à la performance et à la longévité du moteur.
Ce petit composant joue un rôle capital dans le maintien de l’équilibre délicat entre lubrification et étanchéité au sein du bloc moteur.

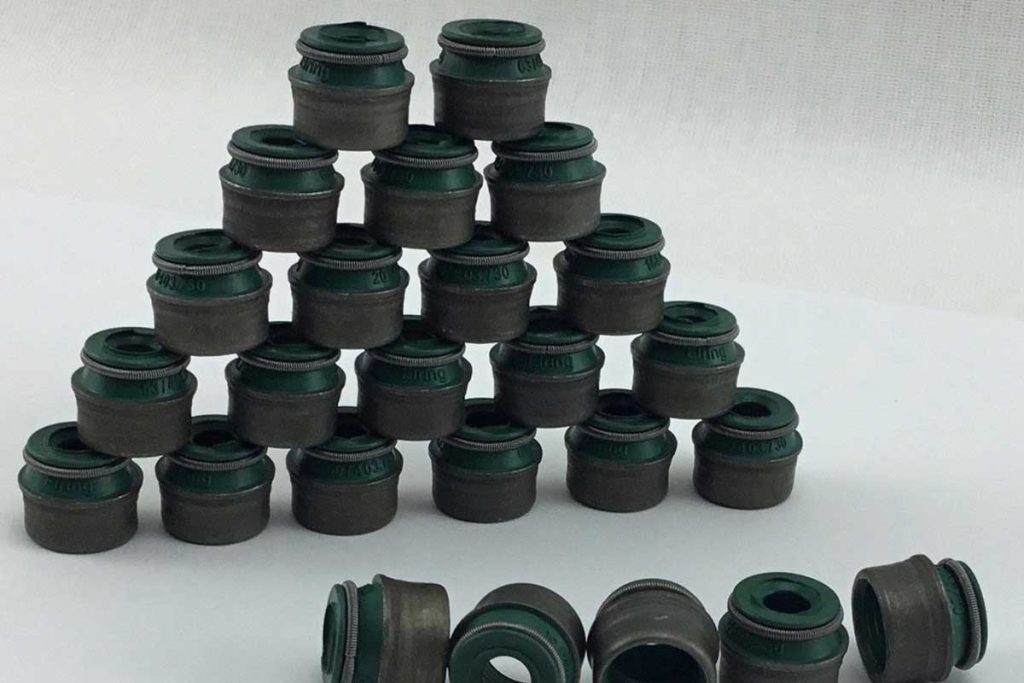

Le joint de queue de soupape assure l’étanchéité du moteur
Fonction principale du joint
Le joint de queue de soupape remplit une mission primordiale dans le fonctionnement optimal du moteur. Il empêche l’huile de pénétrer en quantité excessive dans la chambre de combustion tout en permettant une lubrification adéquate des composants mobiles.
Cette régulation précise contribue à maintenir la pureté du mélange air-carburant et à prévenir la formation de dépôts nocifs. Le joint de queue de soupape agit comme un gardien vigilant, préservant l’intégrité du processus de combustion et limitant les émissions polluantes.
Conséquences d’un joint défectueux
Un joint de queue de soupape usé ou endommagé peut entraîner de sérieuses complications pour le moteur. Une consommation d’huile excessive, une fumée bleue à l’échappement et une baisse de performance sont autant de signes révélateurs d’un joint défaillant.
Dans les cas extrêmes, cette défaillance peut mener à une usure prématurée des soupapes et des sièges de soupapes, nécessitant des réparations coûteuses. La vigilance quant à l’état de ce composant s’avère donc cruciale pour la santé à long terme du moteur.
La structure et les composants du joint SPI
Anatomie d’un joint de queue de soupape
Le joint de queue de soupape, également connu sous le nom de joint SPI (Seal Piston Inside), présente une structure sophistiquée malgré sa taille modeste. Il se compose généralement d’un corps en caoutchouc renforcé, d’une armature métallique et d’une lèvre d’étanchéité.
Cette conception permet au joint de s’adapter parfaitement à la queue de soupape tout en résistant aux mouvements répétitifs et aux conditions extrêmes régnant dans le moteur.
Matériaux utilisés dans la fabrication
Les fabricants sélectionnent avec soin les matériaux entrant dans la composition des joints de queue de soupape. Le caoutchouc nitrile (NBR) ou le caoutchouc fluoré (FKM) sont couramment employés pour leur résistance aux hautes températures et aux produits chimiques agressifs.
L’armature métallique, quant à elle, apporte la rigidité nécessaire au maintien de la forme du joint sous pression. Cette combinaison de matériaux assure la longévité et l’efficacité du joint dans les conditions difficiles du moteur.
| Composant | Matériau | Fonction |
|---|---|---|
| Corps | Caoutchouc NBR ou FKM | Étanchéité et résistance |
| Armature | Acier ou alliage | Rigidité structurelle |
| Lèvre d’étanchéité | Caoutchouc spécial | Contrôle du flux d’huile |

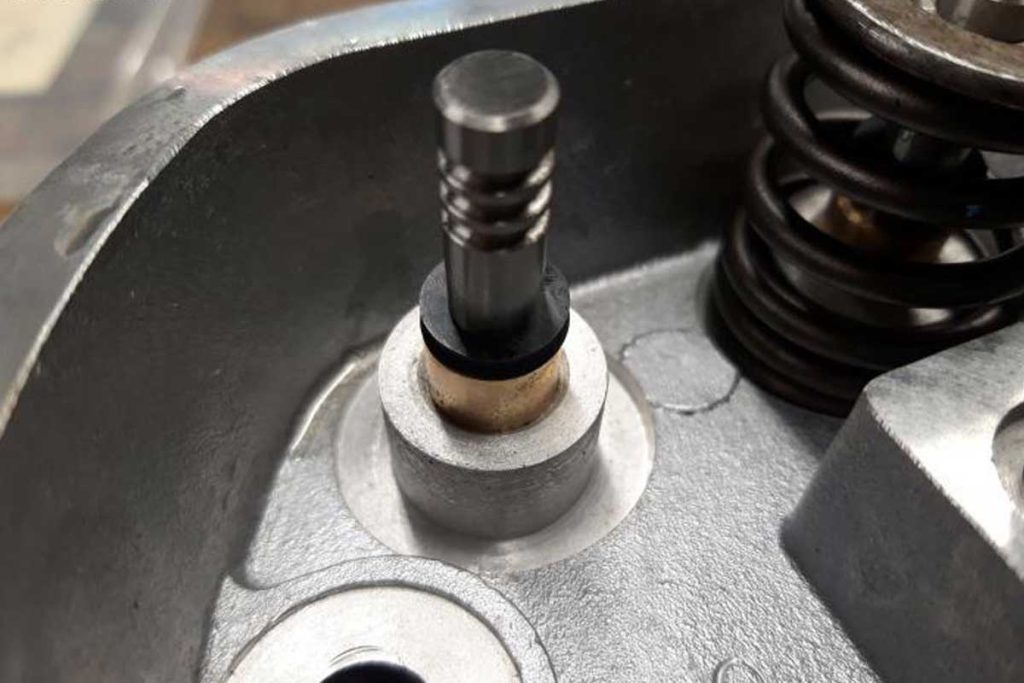

Le mécanisme de lubrification contrôlée par le joint
Principe de fonctionnement
Le joint de queue de soupape opère selon un principe ingénieux de lubrification contrôlée. Sa lèvre d’étanchéité, conçue avec précision, permet le passage d’une fine pellicule d’huile nécessaire à la lubrification de la tige de soupape.
Cette régulation minutieuse assure une lubrification optimale tout en empêchant un excès d’huile de pénétrer dans la chambre de combustion. Le joint agit ainsi comme un doseur microscopique, maintenant un équilibre parfait entre protection et performance.
Interaction avec les autres composants du moteur
Le joint de queue de soupape travaille en synergie avec d’autres éléments du moteur pour garantir son bon fonctionnement. Il interagit étroitement avec le guide de soupape, la tige de soupape et le système de lubrification global du moteur.
Cette collaboration harmonieuse entre les différents composants contribue à la longévité et à l’efficacité du moteur dans son ensemble. Le joint joue un rôle central dans cette orchestration mécanique complexe, assurant la fluidité des mouvements et la protection des pièces en contact.
Les matériaux résistants aux conditions extrêmes
Résistance thermique
Les joints de queue de soupape doivent affronter des températures extrêmes au sein du moteur. Les matériaux utilisés, tels que le caoutchouc fluoré, peuvent résister à des températures allant jusqu’à 250°C sans perdre leurs propriétés élastiques et d’étanchéité.
Cette résistance thermique exceptionnelle garantit la fiabilité du joint même dans les conditions les plus exigeantes, comme lors de longues périodes de fonctionnement à haut régime ou dans des climats particulièrement chauds.
Résistance chimique
Au-delà de la chaleur, les joints de queue de soupape sont exposés à divers produits chimiques agressifs présents dans le moteur. Les huiles moteur, les carburants et les gaz de combustion peuvent tous avoir un effet corrosif sur les matériaux standard.
Les fabricants développent donc des composés spéciaux capables de résister à ces agressions chimiques tout au long de la durée de vie du moteur. Cette résistance chimique assure la pérennité de l’étanchéité et prévient la dégradation prématurée du joint.
Durabilité face aux contraintes mécaniques
Les mouvements répétitifs des soupapes soumettent les joints à des contraintes mécaniques considérables. La conception du joint intègre des caractéristiques spécifiques pour résister à l’usure et à la fatigue.
L’utilisation de renforts métalliques et de géométries optimisées permet au joint de maintenir son intégrité structurelle malgré les millions de cycles d’ouverture et de fermeture des soupapes. Cette durabilité exceptionnelle contribue à la fiabilité à long terme du moteur.

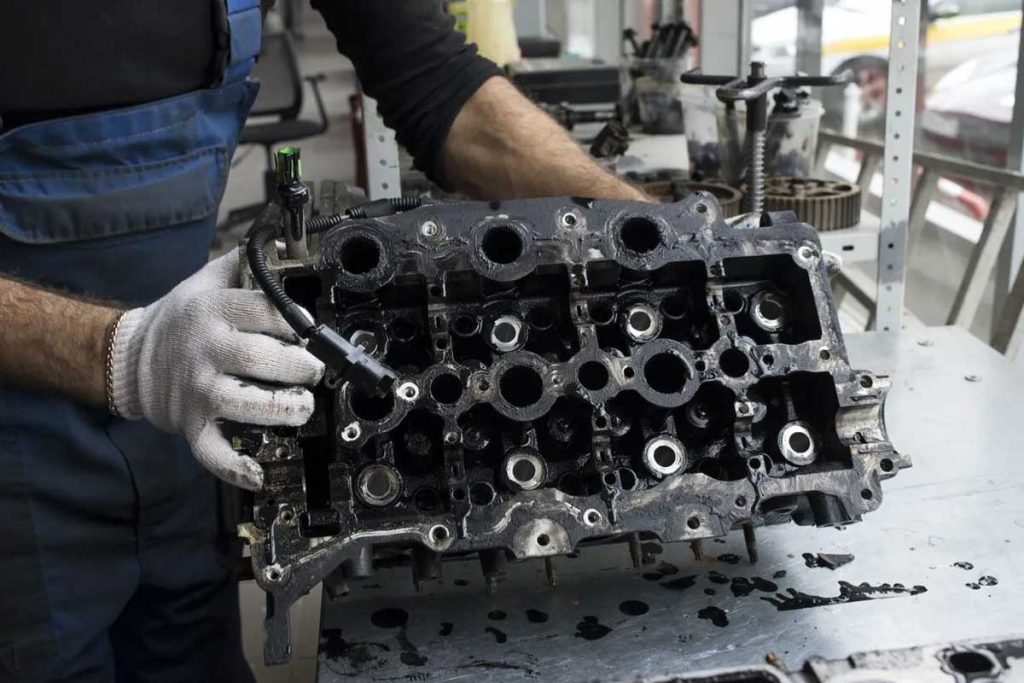

Les spécificités techniques selon les types de moteurs
Moteurs essence vs moteurs diesel
Les joints de queue de soupape pour moteurs essence et diesel présentent des différences notables liées aux caractéristiques spécifiques de chaque type de motorisation. Les moteurs diesel, fonctionnant à des pressions plus élevées, nécessitent des joints plus robustes et résistants.
Les joints pour moteurs essence, quant à eux, doivent faire face à des régimes plus élevés et à des variations de température plus fréquentes. Ces particularités influencent directement la conception et les matériaux choisis pour chaque application.
Adaptations pour les moteurs haute performance
Les moteurs haute performance, qu’ils soient destinés à la compétition ou aux véhicules sportifs de série, imposent des exigences encore plus strictes aux joints de queue de soupape. Ces moteurs fonctionnent souvent à des régimes très élevés et subissent des contraintes thermiques et mécaniques extrêmes.
Pour répondre à ces défis, les fabricants développent des joints spéciaux incorporant des matériaux de pointe et des designs optimisés. Ces joints haute performance assurent une étanchéité parfaite même dans les conditions les plus exigeantes, contribuant ainsi aux performances exceptionnelles de ces moteurs.
Évolutions technologiques récentes
L’industrie automobile connaît une évolution constante, et les joints de queue de soupape ne font pas exception. Les dernières avancées technologiques ont permis le développement de joints encore plus performants et durables.
Parmi ces innovations, on trouve l’utilisation de nouveaux polymères à haute résistance, l’intégration de nanotechnologies pour améliorer les propriétés des matériaux, et l’adoption de techniques de fabrication avancées comme l’impression 3D pour des designs plus complexes et efficaces.
Voici quelques-unes des innovations récentes dans le domaine des joints de queue de soupape :
- Revêtements nano-céramiques pour une meilleure résistance à l’usure
- Joints à double lèvre pour une étanchéité renforcée
- Matériaux composites à mémoire de forme
- Systèmes de lubrification intégrés pour une performance optimisée
- Joints intelligents avec capteurs intégrés pour la surveillance en temps réel
Ces avancées technologiques contribuent à repousser les limites de performance et de durabilité des moteurs modernes, tout en répondant aux exigences croissantes en matière d’efficacité énergétique et de réduction des émissions.
