Le branchement d’une prise remorque est une étape importante pour assurer la sécurité et la légalité lors du remorquage.
Cette opération, bien que technique, peut être réalisée par un bricoleur averti en suivant les bonnes pratiques.
Étapes complètes pour brancher une prise remorque
Préparation et vérification du matériel nécessaire
Avant de commencer le branchement, il faut rassembler tous les outils et composants requis. Le bricoleur aura besoin d’une pince à dénuder, d’un multimètre, de connecteurs étanches et d’un tournevis. Il devra également s’assurer de la compatibilité entre la prise du véhicule et celle de la remorque.
En 2025, environ 70% des véhicules neufs en Europe possèdent des prises 13 broches, ce qui souligne l’impact de vérifier ce point avant toute intervention.
Identification des fils et connexions
L’étape suivante consiste à identifier correctement chaque fil selon le code couleur standardisé. Ce code est indispensable pour éviter les erreurs de branchement qui pourraient compromettre le fonctionnement des feux de la remorque.
Voici un tableau récapitulatif des connexions pour une prise 7 broches :
| Broche | Fonction | Couleur |
|---|---|---|
| 1 | Clignotant gauche | Jaune |
| 2 | Feu antibrouillard | Bleu |
| 3 | Masse | Blanc |
| 4 | Clignotant droit | Vert |
| 5 | Feu position droit | Marron |
| 6 | Feux stop | Rouge |
| 7 | Feu position gauche | Noir |
Réalisation du branchement pas à pas
Le branchement s’effectue en suivant une séquence précise. D’abord, il faut couper le contact du véhicule pour éviter tout risque de court-circuit. Ensuite, on procède à la connexion des fils en respectant scrupuleusement le schéma de branchement.
Chaque fil doit être dénudé sur environ 1 cm, puis connecté à son homologue dans la prise du véhicule. L’utilisation de connecteurs rapides ou la soudure suivie d’une isolation soignée garantit une connexion fiable et durable.
Tests de fonctionnement et finalisation
Une fois tous les fils connectés, il faut procéder à des tests approfondis. Le bricoleur doit vérifier le fonctionnement de chaque circuit : clignotants, feux de position, feux stop et antibrouillard. Un multimètre permet de s’assurer de la continuité électrique et de l’absence de court-circuit.
Après validation, les connexions sont protégées contre l’humidité à l’aide de gaine thermorétractable ou de ruban isolant de qualité. La prise est ensuite fixée solidement pour résister aux vibrations et aux intempéries.
Types de prises et schémas de branchement
Prise 7 broches et son code couleur
La prise 7 broches, adaptée aux remorques légères, gère les fonctions d’éclairage de base. Son schéma de branchement standardisé facilite l’installation pour les bricoleurs. Cette prise est particulièrement utile pour ceux qui souhaitent équiper leur voiture pour transporter un maximum de bagages sans nécessiter de fonctionnalités avancées.
Prise 13 broches et ses connexions supplémentaires
La prise 13 broches propose des fonctionnalités étendues, notamment pour les remorques plus lourdes ou équipées de systèmes électriques complexes. Elle inclut des connexions pour les feux de recul et l’alimentation permanente, essentielles pour certains équipements comme les réfrigérateurs de camping.
Voici un aperçu des connexions supplémentaires d’une prise 13 broches :
- Broche 8 : Feux de recul (Gris)
- Broche 9 : Alimentation permanente (Bleu/Blanc)
- Broche 10 : Alimentation après contact (Rouge/Blanc)
- Broche 11 : Masse pour broche 10 (Blanc/Noir)
- Broche 13 : Masse pour broche 9 (Blanc/Rouge)
Compatibilité et adaptateurs nécessaires
La compatibilité entre le véhicule tracteur et la remorque est indispensable. Si le véhicule est équipé d’une prise 7 broches et la remorque d’une 13 broches, ou inversement, un adaptateur sera nécessaire. Ces adaptateurs, disponibles dans les magasins spécialisés, permettent d’assurer la connexion sans compromettre la sécurité.
Pour ceux qui réfléchissent à l’achat d’un véhicule spécifiquement pour le remorquage, il pourrait être avantageux de choisir un SUV adapté à vos besoins de remorquage, en tenant compte du type de prise déjà installé.
Outils et techniques de connexion
Matériel indispensable pour l’installation

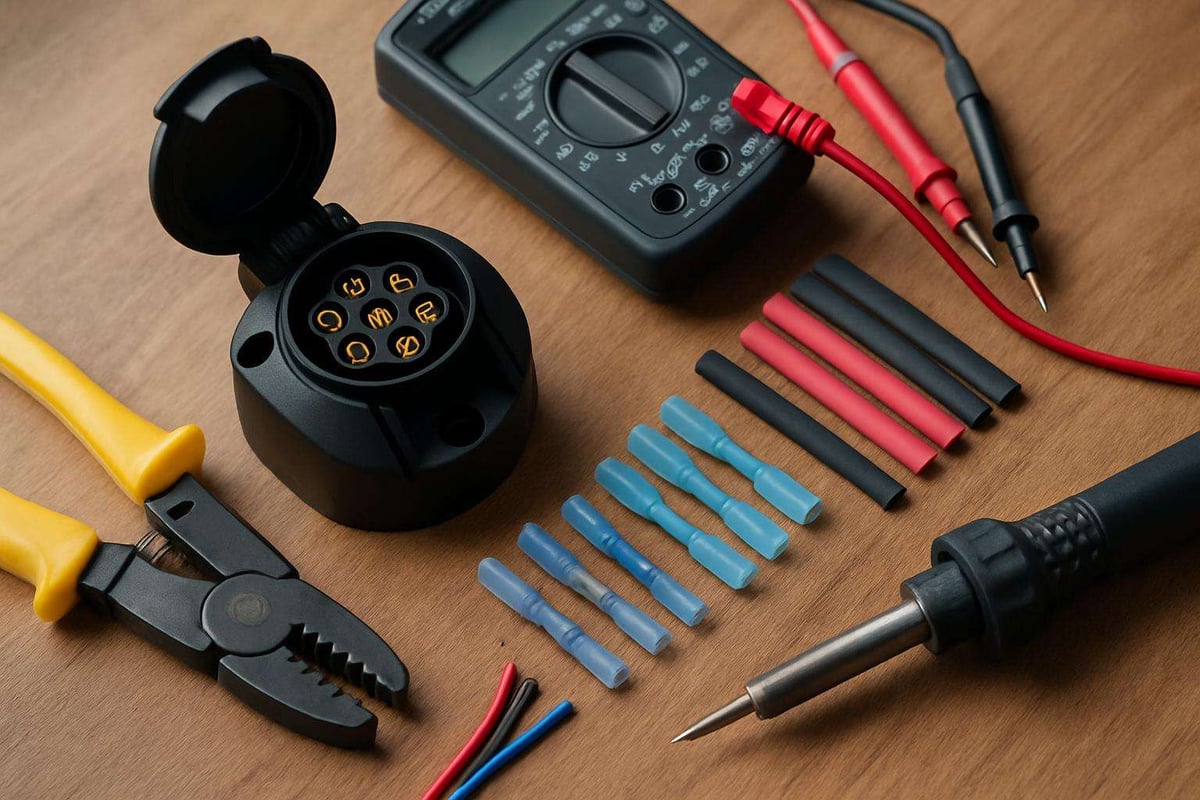

Pour réaliser un branchement de qualité, certains outils sont indispensables. Le bricoleur doit se munir d’une pince à dénuder, d’un multimètre, de connecteurs étanches, d’un fer à souder et d’un assortiment de gaines thermorétractables.
Une étude menée par Remorque Center en 2024 a montré que l’utilisation d’outils adaptés réduit de 40% le risque de défaillance électrique sur les attelages.
Méthodes de connexion des fils
Deux méthodes principales s’offrent au bricoleur pour connecter les fils : la soudure ou l’utilisation de connecteurs rapides. La soudure donne une connexion plus fiable et durable, mais nécessite plus de temps et de compétence. Les connecteurs rapides, quant à eux, permettent une installation plus rapide, idéale pour les débutants.
Quelle que soit la méthode choisie, il faut assurer une connexion solide et étanche pour prévenir les problèmes liés à l’oxydation ou aux vibrations.
Protection contre l’humidité et fixation
La protection contre l’humidité est un aspect important de l’installation. Chaque connexion doit être isolée individuellement, puis l’ensemble du faisceau protégé par une gaine. La fixation de la prise et du câblage doit être réalisée avec soin pour éviter tout mouvement pendant le trajet.
Une enquête d’Autostop Provence révèle que 30% des pannes électriques sur les remorques sont dues à une mauvaise protection contre l’humidité.
Erreurs à éviter et conseils de sécurité
Erreurs de branchement les plus fréquentes
Parmi les erreurs courantes, on trouve l’inversion des fils des clignotants gauche et droit, ainsi que la négligence de la connexion de masse. Ces erreurs peuvent entraîner des dysfonctionnements dangereux sur la route, notamment des problèmes électriques qui parfois déclenchent des alertes comme le voyant ESP allumé causes.
Une autre erreur fréquente consiste à ne pas vérifier la compatibilité des tensions (12V vs 24V), ce qui peut causer des dommages aux systèmes électriques.
Vérifications de sécurité et réglementation
Avant chaque utilisation de la remorque, il faut vérifier le bon fonctionnement de tous les feux. Cette vérification simple peut prévenir des accidents et des amendes. En Europe, le Code de la route impose des normes strictes concernant l’éclairage des remorques.
Voici un récapitulatif des points à vérifier :
- Fonctionnement des clignotants
- Allumage des feux stop
- Éclairage des feux de position
- Activation du feu antibrouillard
- Éclairage de la plaque d’immatriculation
Maintenance et dépannage courant
Une maintenance régulière prolonge la durée de vie de l’installation électrique. Il est recommandé de nettoyer les contacts de la prise et de vérifier l’état des fils au moins une fois par an. En cas de dysfonctionnement, un contrôle systématique de chaque circuit à l’aide d’un multimètre permet souvent d’identifier rapidement la source du problème.
Pour un dépannage efficace, le bricoleur peut se référer à ce tableau des problèmes courants et leurs solutions :
| Problème | Cause possible | Solution |
|---|---|---|
| Aucun feu ne fonctionne | Problème de masse | Vérifier et nettoyer la connexion de masse |
| Clignotants inversés | Fils croisés | Inverser les connexions des broches 1 et 4 |
| Feux faibles | Chute de tension | Contrôler l’état de la batterie et de l’alternateur |
| Feux intermittents | Connexion lâche | Resserrer ou refaire les connexions |
